挖掘式顶管机

产品作业范围：

     适用于Φ1500以上管径顶管机，含水量少的所有复杂地质；

 工作原理：

      挖掘式顶管机是一种非开挖施工工艺，当顶管机前端的斜面（上凸下缩，有效控制和预防泥土塌落）进入土层中，顶管内部的挖掘斗通过液压机械臂（挖斗油缸和变幅油缸的行程）的变化，将顶管机上部泥土挖掘下来，挖掘下的泥土汇集在机头下部皮带输送机位置，启动皮带输送机，输送带将泥土输送到电动小车（可调速）上，小车将泥土从工作井送出指定地点，在机头后顶入水泥管，这样在工作井和接受井间铺设一条水泥管道。

配套件优化功能（核心主要部件基础上均可通用更换）：

1.顶管机外壳：根据施工管径要求，更换Φ1500-Φ3000间任意尺寸外壳；

2.挖掘斗：根据管径大小，更换0.1-0.5m3挖掘斗，提高掘进顶管效率；

3.液压破碎锤（破碎器，俗称：炮头）：顶管施工中能更有效的破碎石块和岩石，提高工作效率；

4.液压旋转切削头：顶管施工中针对风化岩等地质施工，提高工作效率；

 产品优点：

1.适用作业地质范围广泛，实现机械化（液压）控制，动作灵活，操作方便可靠（先导比例阀控制），施工人员配置少、劳动强度低，施工精度高，掘进速度快，施工成本节约40%左右，效率大于其他方式顶管机约2倍以上；

2.机械臂工作仓机（带水喷淋装置）及电动小车电力驱动，分别为液压驱动和36V安全电压工作并有效降尘，绝对保证施工和人员安全；

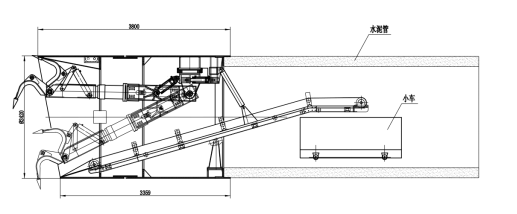

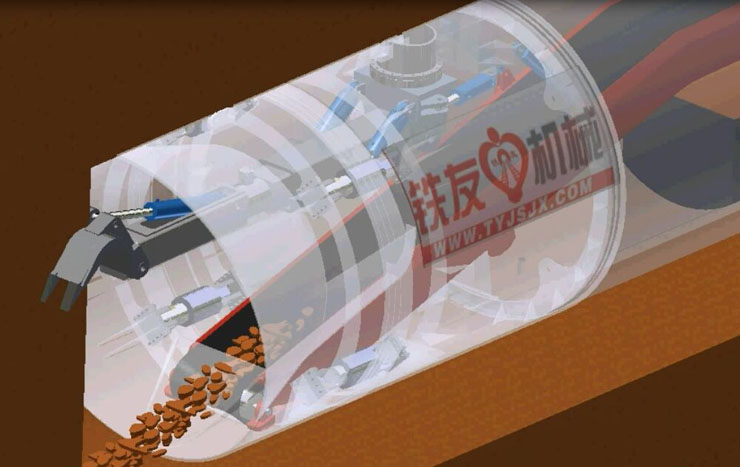

附产品图样：
