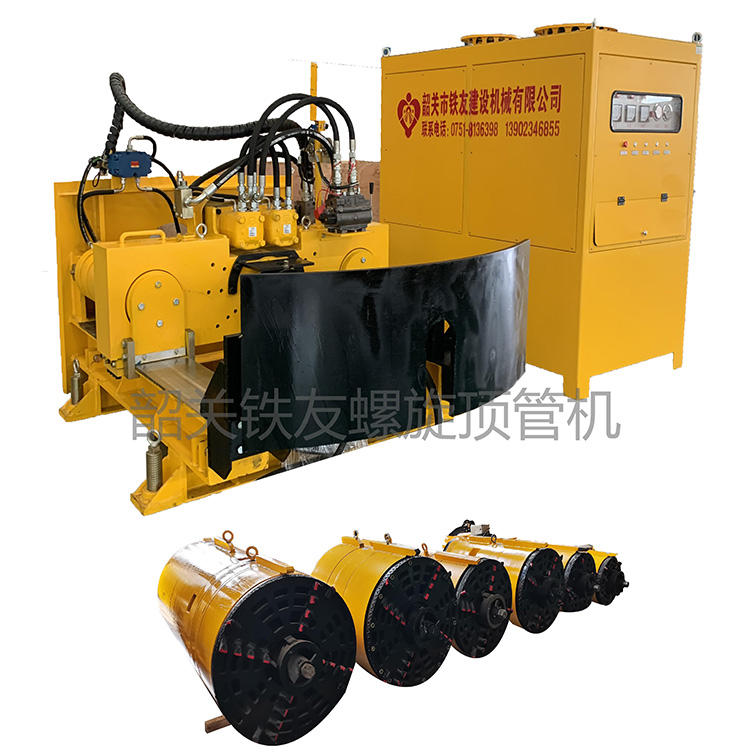

螺旋顶管机、Screw Pipe Jacking Machine

韶关市铁友建设机械有限公司成立于2000年9月，海力德是我铁友公司的自主品牌，主要从事市政工程机械设备开发与非开挖生产制造企业。主要产品有各式非开挖顶管全套设备（含小管径系列螺旋顶管机、顶拉管机、大小泥水平衡顶管机系列、导向式泥水平衡顶管机、岩石顶管机系列、管棚管幕钻机、沉井机等畅销国内外。

产品描述
产品参数

机头技术参数

1）挤压式液压动力机头

序号	名称	单位＼型号	Ø300	Ø400	Ø500
1	外形尺寸	mm	Ø500*1210	Ø600*1210	Ø700*1210
2	排泥掘进扭矩	N.m	6500
3	排泥掘进转速	r/mim	37
4	掘进机头规格	mm	Ø300 Ø400 Ø500
5	顶进速度	mm/min	40-200

2）切削式电动机头

序号	名称	单位＼型号	Ø400	Ø500	Ø600
1	外形尺寸	mm	Ø600*1920	Ø700*1920	Ø800*1920
2	电机功率	N.m	7.5	11	15
3	刀盘扭矩	r/mim	8000	11000	16000
4	排泥扭矩	mm	2100	3100	4200
5	排泥转速	mm/min	33	33	33
6	顶进速度	mm/min	40～200	20～100	20～100

3) 切削式液压动力机头

序号	名称	单位＼型号	Ø400	Ø500	Ø600
1	外形尺寸	mm	Ø600*1370	Ø700*1370	Ø800*1370
2	刀盘扭矩	r/min	16000	16000	16000
3	排泥扭矩	N.m	3200	3200	3200
4	排泥转速	r/min	37	37	37
5	顶进速度	mm/min	40～200	20～100	20～100

Cutter Head Technical Parameters

1) Extrusion Hydraulic Power Cutter Head
Item Description Unit/Model Ø300 Ø400 Ø500
1 Overall Dimensions mm Ø500×1210 Ø600×1210 Ø700×1210
2 Sludge Discharging & Tunneling Torque N·m 6500 6500 6500
3 Sludge Discharging & Tunneling Speed r/min 37 37 37
4 Tunneling Cutter Head Specification mm Ø300 Ø400 Ø500
5 Jacking Speed mm/min 40–200 40–200 40–200

2) Cutting Electric Cutter Head
Item Description Unit/Model Ø400 Ø500 Ø600
1 Overall Dimensions mm Ø600×1920 Ø700×1920 Ø800×1920
2 Motor Power kW 7.5 11 15
3 Cutter Head Torque N·m 8000 11000 16000
4 Sludge Discharging Torque N·m 2100 3100 4200
5 Sludge Discharging Speed r/min 33 33 33
6 Jacking Speed mm/min 40–200 20–100 20–100

3) Cutting Hydraulic Power Cutter Head
Item Description Unit/Model Ø400 Ø500 Ø600
1 Overall Dimensions mm Ø600×1370 Ø700×1370 Ø800×1370
2 Cutter Head Torque N·m 16000 16000 16000
3 Sludge Discharging Torque N·m 3200 3200 3200
4 Sludge Discharging Speed r/min 37 37 37
5 Jacking Speed mm/min 40–200 20–100 20–100
